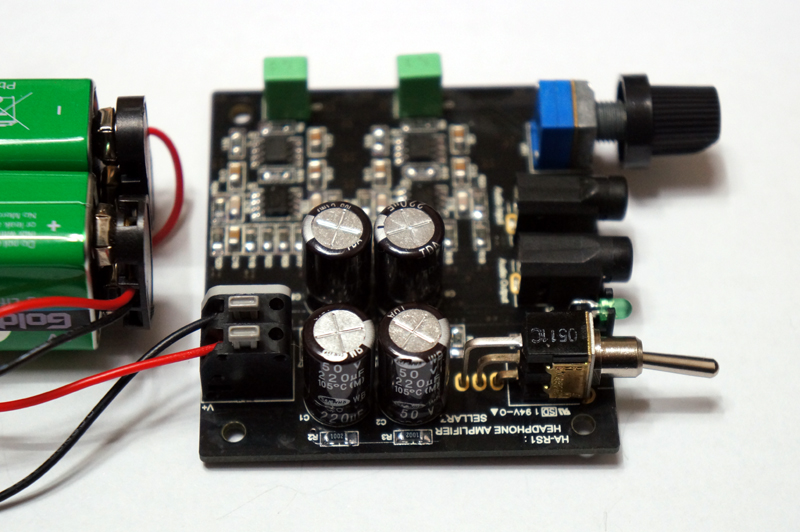

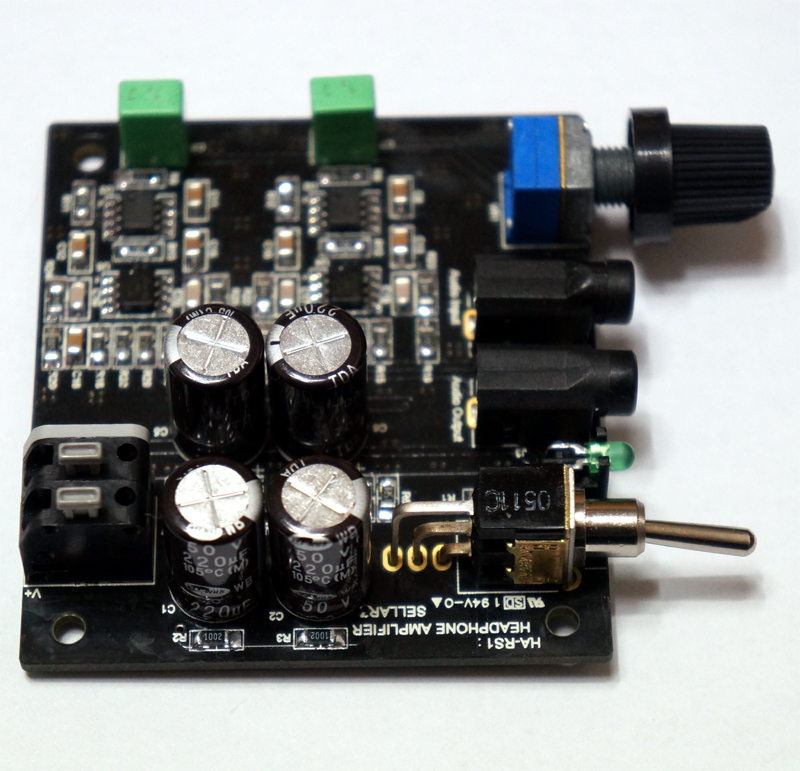

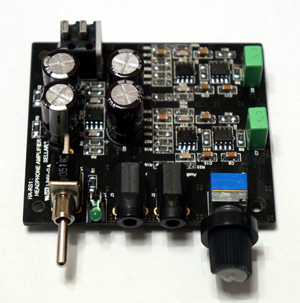

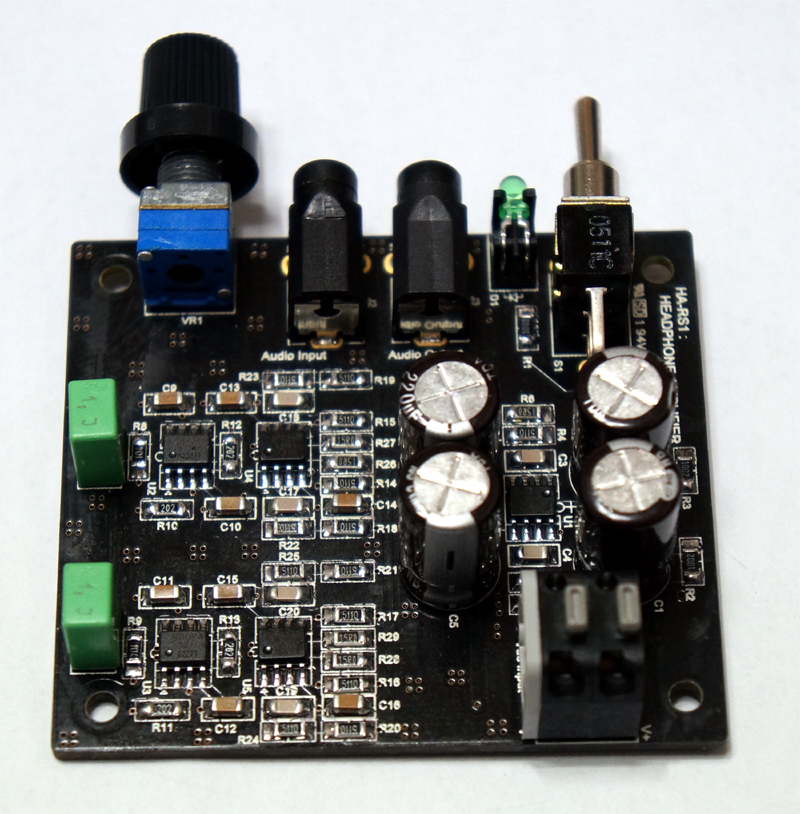

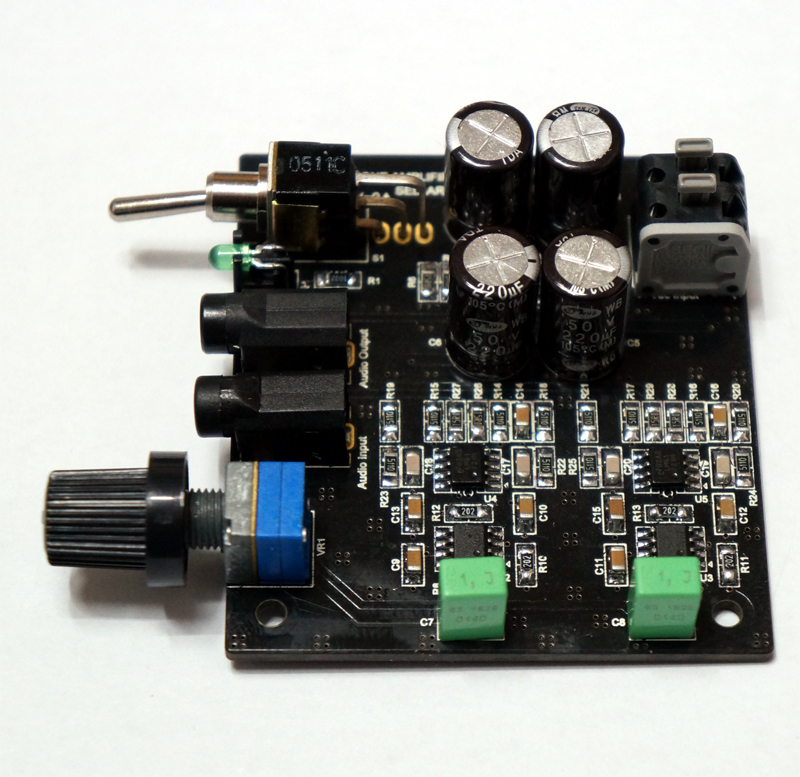

HA-RS1은 포터블형 헤드폰 앰프입니다. OPA132 게인스테이지와 LM6172 병렬 버퍼스테이지 형태로 구성되어 있어서 헤드폰의 임피던스 고/저에 상관없이 자유롭게 사용 가능합니다. 전원은 9V 건전지 2개를 직렬 연결하여 포터블형으로 구성하거나 거치형으로 사용하실 분들은 16~24V 정전압 AC/DC 어댑터를 사용하셔도 됩니다.
1. 부품 구성
- 저항 : 1% 메탈필름 SMD Resistor
- 입력컨덴서 : Vishay-Roederstein Film
- 바이패스 콘덴서 : NP0 MLCC
- 필터링 콘덴서 : C0G MLCC
- 전원부 컨덴서: Ultra Low ESR 전해
- 게인단 OPAMP : OPA132UA 2개
- 버퍼단 OPAMP : LM6172 2개(채널당 병렬 구성)
- 전원부 : LM6172 1개(병렬구성 Rail Splitter)
- 토글스위치, 3.5mm ST 커넥터, 2련 볼륨(노브포함), 터미널블록, LED

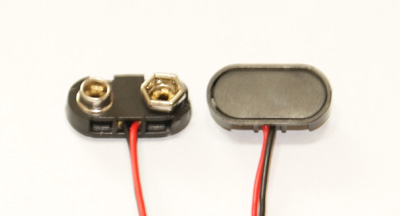

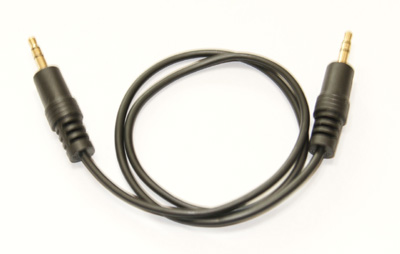

- 3.5mm 스테레오 케이블 1개, 9V용 스냅 케이블 2개 포함(9V 배터리 미포함)
- PCB : 1.6T/1OZ/금도금(67 x 60 mm)
- 사용설명서
<Specificatron>
. Frequency Response : 10Hz ~ 180KHz
. Output Power(max) : 500mW/CH
. Input Impedance : 100KΩ
. THD + NOISE : 0.0008% at 1KHz
. Output DC Voltage : < 2mV |
