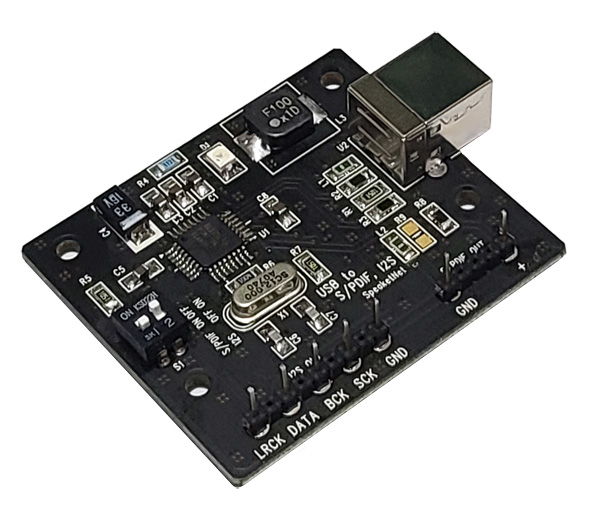

컴퓨터를 음원소스로 활용하시는 분들께서 필요로 하는 USB to S/PDIF, I2S 컨버터입니다. 고주파 노이즈를 제거를 위해 전원과 GND를 분리하여 처리 하였고 주요 시그널 경로에는 전압/전류 노이즈가 극도로 낮은 Thin Film 0.1%/10PPM 저항을 사용하였습니다. 곧 출시될 PCM1798, TDA1543 모듈에 I2S로 연결하면 간단하게 고품질 USB DAC이 구현가능합니다. USB 전원을 사용하기 때문에 별도의 전원이 필요 없습니다.
1. 입 력 : USB -B
2. 출 력 : S/PDIF, I2S
3. 사이즈: 55 x 50 : mm
I2S 출력으로 사용할 경우 딥스위치를 I2S모드에 맞추고 아래와 같이 연결하십시오.
- LRCK -> Word Clock
- Data -> Audio Data
- BCK -> Bit Clock
- SCK -> Master Clock
- GND -> 접지
별도의 드라이버 없이 자동으로 인식되며 정상적으로 작동하는가는 "사운드,비디오 및 게임 컨트롤러 ->USB 오디오 장치"를 확인해 보시면 됩니다. |
|
|
|
|
|
